Variant TFC-TC
Partikelfilter för takmontering som det sista filtersteget med panelfilterinsats för separation av svävande partiklar. Används inom medicin, biologi, läkemedel och känsliga områden.
1 TypeFT Filter med plan tätning (ramdjup 78 mm)
FTL Filter med platt tätning (ramdjup 150 mm) (endast för SC, SCM, SCA, TC, TCM, TCA, SR)
| Type | TFC |
| Variant | Cirkulär tapp med sidoinföring |
| Filtermontering och konstruktion | Filter med kontinuerlig tätning och plan tätning (ramdjup 78 - 90 mm)) |
| Material för hölje | Stål, pulverlackerad, RAL 9010 (ren vit) |
| Typ av tak | Clip-in takplattor |
| Position för luftterminalanordning | Intern diffusor |
| Luftterminalenhet | VDWF |
| Nominell storlek [mm] | 600 × 24 blades |
| Spigot storlek [mm] | Ø 248 |
| Flänsens bredd [mm] | 20 |
| Avstängnings-/mätpunkter | Upphängnings- och mätpunkter på toppen |
1 Casing
2 Fixing bracket
3 Spigot with lip seal
4 Internal measuring tube
5 Air terminal device
6 Clamping mechanism for the filter element
7 Clamping screws
8 Filter element
9 Filter fitting
10 Pressure measurement point
Specifikationstext

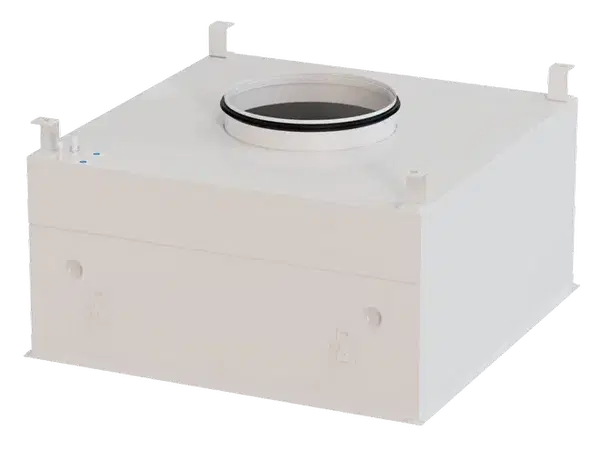

Partikelfilter luftdon typ TFC för takmontage som slutfiltersteg och för luftdistribution. Montering av filterelement för avskiljning av suspenderade partiklar såsom aerosoler, toxiskt damm, virus och bakterier från till- eller frånluft. Hölje med cirkulär stos på sidan eller på ovansidan eller med rektangulär stos på sidan. Takmonterade partikelfilter med cirkulära stosar är som standard försedda med en läpptätning. Val av olika konstruktioner: avstängningsspjäll med lågt läckage ("lufttätt"), antingen manuellt justerbart eller med elektriskt ställdon; volymflödesbegränsare; spjällblad för balansering av volymflödet; infälld stos för sidoingång; eller aerosolmatning. Hölje utan testspår för filter med platt tätning, kontinuerlig skumtätning eller geltätning; hölje med testspår som tillval för filter med platt tätning.
Filterdjup från 78 till 150 mm. Hölje av stålplåt med pulverlackering RAL 9010, rostfritt stål som tillval. Hölje och don är lämpliga för installation i vanliga gips- och mineralfibertak samt i taksystem som går att gå på. Det går även att montera dem i takplattor med clips (tillval). Utvändig diffusor som standard, invändig diffusor som tillval för plan installation. Fastsättning på tvärstången med central skruv och fjäder; kan tas bort så att filtret (nedströms sida) kan kontrolleras. Filterelementen pressas på plats av en installationsram med fyra klämfästen screws. Som standard är höljena försedda med ett invändigt mätrör och tryckmätpunkter för övervakning av det differentiella drifttrycket. Som standard är tryckmätpunkterna placerade upptill, alternativt på sidan; vid installation av undertak är mätpunkterna placerade upptill. För montering av Mini Pleat-filterpaneler med platt tätning, kontinuerlig skumtätning eller geltätning. Läckagetest för varje hölje. Läckageklass L1 enligt EN 1886; läckageklass D enligt EN 15727.
Varianter
Terminalutrustning för luft
Livscykelanalys
En livscykelanalys finns tillgänglig för produktserien i form av en miljövarudeklaration (EPD) som har kontrollerats och publicerats av en programinnehavare.
