DRS och DRS-T levereras med en graderad plåt och låsbar injusteringslösning. DRS-M och DRS-T-M är med motorhylla, vi rekommenderar att spjället beställs med med motorn påmonterad. På DRS Ø100 – Ø315 (bild 1) kan motor av fabrikat Belimo i CM-serien monteras eller eftermonteras. På DRS Ø400 - Ø630 och på DRS-T Ø100 - Ø630 kan motor eftermonteras. Man måste då använda ett eftermonteringskit, EMK. EMK-F används tillsammans med LF- och SF motorer. Video som visar montaget ligger på vår hemsida: www.trox.se DRS-T 100-630 har rund axel Ø12mm DRS-M/TM 100-315 har fyrkantig axel 8x8mm DRS-M/TM 400-630 har rund axel Ø12mm

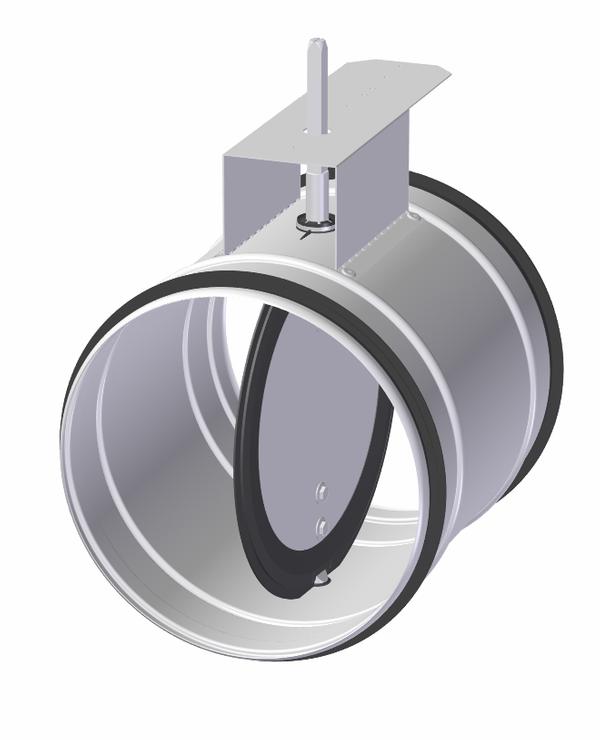

DRS Ø100 – Ø315 består av hölje producerat i galvaniserad plåt. Spjällbladet och injusteringslösningen är av plast. DRS Ø400 – Ø630 består av hölje, spjällblad, spjällaxell av galvaniserad plåt. DRS-M Ø400 – Ø630 består av hölje, spjällblad, axel och motorhylla av galvaniserad plåt. DRS-T består av hölje, spjäll, hylla, axel och skala producerad i galvaniserad plåt. Spjällbladet har en påmonterad gummipackning. DRS-T-M består av hölje, spjäll, hylla och axel producerad i galvaniserad plåt. Spjällbladet har en påmonterad gummipackning. Alla spjällvarianterna har EPDM gummipackning på anslutningsändarna.
Av hänsyn till ljud, bör det vara minimum ØD x2 rak kanal före spjället.Spjällaxelns montageriktning bör vara enligt bild 3 i datablad i förhållande till böjens riktningsförändring. Vi rekommenderar att montera DRS-M och DRS-T-M med serviceavstånd som anges på bild 4 i datablad. Bild 5 i datablad visar montage av CM-motor på DRS dim 100 – 315.
