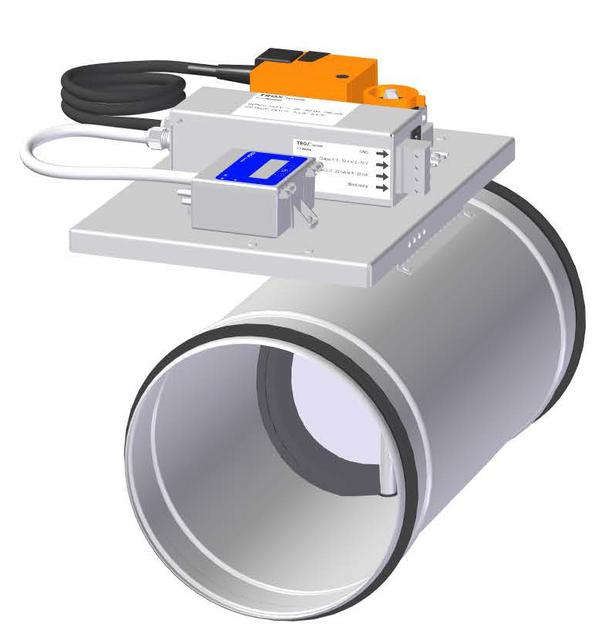

THS

  1. • Komplett enhet
  2. • Plug and play
  3. • Storlekar Ø100-Ø630
  4. • Direkt elektrifiering med 230 V
  5. • Arbetsområde 0-2500 pa

ANVÄNDNING

THS är ett tryckhållande spjäll som hela tiden mäter det statiska trycket vid en punkt i kanalsystemet. När det sker en förändring i kanaltrycket, t.ex. när andra spjäll på grenen öppnas eller stängs, kommer tryckregulatorn omedelbart att kompensera genom att justera spjällpositionen tills önskat tryck i kanalen uppnås. THS-aggregatet är konstruerat för komfortventilation med temperaturförhållanden mellan 0°C och 50°C och relativ luftfuktighet mellan 10% och 95% utan kondens. Spjällpositionen för THS-spjället kan också avläsas. Det matas ut i form av en 0-10 V-signal på kopplingsplinten som sitter i transformatorlådan.

BESKRIVNING

Material och Ytbehandling


THS er utført i galvanisert stål, slanger, motordeksel og kapsling på trykkregulatoren er i plast. Anslutningene på THS har påmontert EPDM-gummipakning.


MONTERING

Av bullerskäl bör det finnas en rak kanal på minst ØD x 2 före THS. Vi rekommenderar att THS monteras med placering och serviceavstånd enligt figur 2 i databladet.

Nippel och slang för tryckmätning i kanalen placeras på ett avstånd (a-måttet) från THS-spjället som ger stabila mätningar, enligt figur 3 i databladet.

Om det finns problem med att mäta stabilt statiskt tryck direkt i kanalen kan detta lösas genom att sätta in en koppling i kanalen där mätnippeln och slangen är installerade, se figur 4 i databladet. Allt du behöver är ett litet hål i kanalen där anslutningen ska sitta, max Ø50 mm.

Teknisk information

  • BESTÄLLNINGSKOD
  • FUNKTION

SpecificTHS-spjället justerar sig alltid så att trycket i kanalen bibehålls och motsvarar det börvärde som ställts in i tryckregulatorn. THS-enheten består av ett styrspjäll och en regulator för tryckmätning. Mätprincipen bygger på mätning av det statiska trycket i kanalsystemet. I produktens regulatordel styrs flödet till spjället utifrån ett önskat börvärde (set point). THS har ett reglerområde från 0-2500 Pa.

Önskat tryck ställs in genom att gå in i tryckregulatorns meny och ange önskat tryckområde och tryckbörvärde (se sidan 6 och tabellen i avsnittet ”Injustering” i databladet). Produkten är klar att användas och fungera genom att ansluta den medföljande 2 m långa strömkabeln 230 VAC.

Mätnoggrannhet: 0,5 % MV ± 2,5 Pa
Mätnippeln och slangen måste placeras på en punkt i kanalen och på ett avstånd från själva spjällbladet som ger stabila tryckmätningar (se sidan 6 och figurerna 3 och 4 i databladet).
