TJN

AKUSTISKT OCH TEKNISKT OPTIMERAD, FÖR MONTERING I VÄGGAR OCH PÅ REKTANGULÄRA OCH CIRKULÄRA KANALER, JUSTERBAR - TILLVERKAD AV PLAST

Det nya TJN-jetmunstycket har förbättrade akustiska egenskaper och är dessutom mer energieffektivt

  • Nominella storlekar: 160, 200, 250, 315 och 400 mm
  • Volymflödesområde 20 - 1000 l/s eller 72 - 3600 m³/h
  • Synliga delar tillverkade av högkvalitativ polymer i RAL vit aluminium eller ren vit
  • Optimerade munstyckskonturer
  • Visning av utloppsvinkel, begränsning av utloppsvinkel och inställning från -30 till +30° på en dold skala
  • Lätt avtagbar täckring med bajonettfäste


Tillvalsutrustning och tillbehör

  • 5 nominella storlekar, var och en med en cirkulär stos eller, som tillval, med ett anslutningsstycke för cirkulära eller rektangulära kanaler
  • Virvelenhet med akustiskt optimerade luftregleringsblad med unika sågtandade kanter och lock för tvåstegsreduktion av kastavståndet
  • Externt elektriskt ställdon med kompakt höjd
  • Elektriskt ställdon möjliggör integration med det centrala BMS-systemet
  • Internt termiskt ställdon med formminneslegering för självdriven justering av utblåsningsvinkeln
  • Alla varianter även tillgängliga med ytterhölje

Produkten har lagts till i kundvagnen. <a href="/mytrox/checkout?"> Gå till kundvagnen</a>.

ANVÄNDNING

Tillämpning

  • Jetmunstycken av typ TJN för utblåsning av tilluft, med lång kastlängd
  • För produktionshallar, gymnastiksalar, teatrar och konferensrum samt för stora innerutrymmen på flygplatser, järnvägsstationer och köpcentrum
  • Attraktivt designelement för byggherrar och arkitekter med höga estetiska krav
  • För temperaturskillnader mellan tilluft och rumsluft från -12 till +20 K
  • Justerbar utblåsningsvinkel, från -30 till +30°, för växling mellan värme- och kylläge
  • För insticksmontering direkt på cirkulära kanaler eller som avstickare från cirkulära eller rektangulära kanaler

Särskilda egenskaper

  • Lätt avtagbar täckring med bajonettfäste
  • Virvelenhet med akustiskt optimerade luftregleringsblad med unika sågtandade kanter och lock för tvåstegsreduktion av kastavståndet
  • Visning av utblåsningsvinkel, begränsning av utblåsningsvinkel och inställning från -30 till +30° på en dold skala
  • Elektriskt eller termiskt ställdon som tillval

Nominella storlekar

  • 160, 200, 250, 315, 400 mm

BESKRIVNING

Varianter

Anslutning

  • För runda kanaler (direktanslutning)
  • K: För rektangulära kanaler
  • R: För runda kanaler


Ställdon

  • Manuell justering
  • E*: Elektriskt ställdon
  • T1: Termiskt ställdon

Delar och egenskaper

  • Munstycke med akustiskt optimerade konturer och justerbar utloppsvinkel (från -30 till +30°, i steg om 5°)
  • Fläns med lägesindikator (skala) och justerbara ändlägen, dold av en täckring
  • Sfäriskt munstyckshus med tapp
  • Ytterhölje (tillval)
  • Anslutningsstos för cirkulära och rektangulära kanaler (tillval)
  • Ställdon (tillval)

Bilagor

  • C: Yttre hölje

Tillbehör

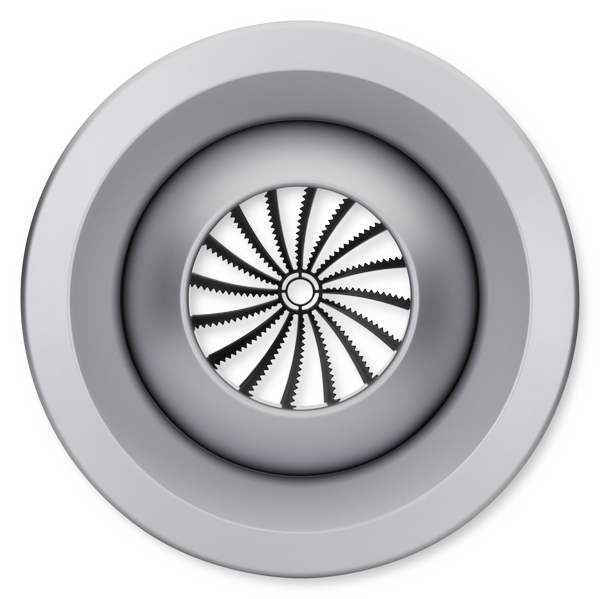

  • Virvelenhet och lock för minskning av kastavståndet

Nyttjade tillägg

  • TDC kontrollmodul för temperaturskillnad

Konstruktionsdetaljer

  • Tappstos lämplig för cirkulära kanaler enligt EN 1506 eller EN 13180
  • Tappstos med dubbel läpptätning

Material och ytor

  • Fläns, täckring, virvelenhet och lock av ABS-plast, UL 94, V-0, flamskyddad
  • Sfäriskt munstyckshölje av galvaniserad stålplåt
  • Anslutningsstycken för cirkulära eller rektangulära kanaler av galvaniserad stålplåt
  • Dubbel läpptätning av gummi
  • Exponerad yta är ren vit, liknande RAL 9010
  • S1: Vit aluminium, liknande RAL 9006

Standarder och riktlinjer

  • Ljudeffektnivå för det luftgenererade bullret mätt enligt EN ISO 5135

Underhåll

  • Underhållsfri eftersom konstruktion och material inte utsätts för slitage
  • Inspektion och rengöring enligt VDI 6022

Teknisk information

  • FUNCTION
  • TECHNICAL DATA
  • QUICK SIZING
  • SPECIFICATION TEXT
  • ORDER CODE
Schematic illustration of TJN
00151596_0
A TJN-E*
B TJN, with the face cover ring removed
C TJN-T1
① Nozzle
② Face cover ring
③ End position, adjustable
④ Position indicator
⑤ Spherical nozzle casing
Optional
⑥ Outer casing
⑦ Electric actuator
⑧ Thermal actuator
⑨ Swirl unit and cap


00151596_0
00141445_0
00141439_0
00141451_0
00205825_0

Funktionell beskrivning

Jetmunstycken är den bästa lösningen när tilluften måste transporteras långa sträckor från utblåsningspunkten till vistelsezonen. Det är möjligt att anpassa utblåsningsvinkeln, och därmed luftflödets riktning, till värme- eller kylläge. Temperaturskillnaden mellan tilluften och rumsluften kan variera mellan -12 och +20 K.


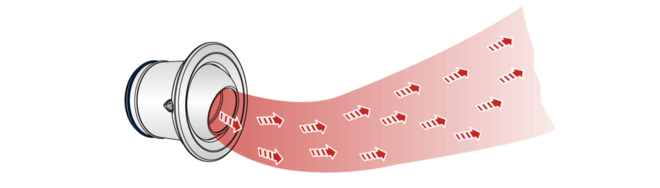

Kylningsläge

Kylningsläge är möjligt med en positiv utblåsningsvinkel på upp till 30°. Tilluftsstrålen riktas mot taket, men den högre densiteten av kall luft resulterar i en ökande avböjning av luftstrålen mot golvet när avståndet från strålmunstycket ökar. När tilluftsstrålen når vistelsezonen har både temperaturskillnaden mellan tilluft och rumsluft och luftflödeshastigheten reducerats till behagliga nivåer.

Denna funktionsprincip möjliggör långa kastavstånd.

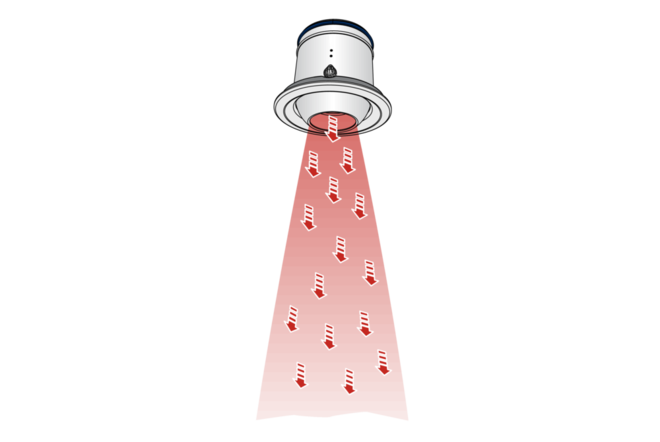

Uppvärmningsläge

Uppvärmningsläge är möjligt med en negativ utblåsningsvinkel på -30° eller mindre. Tilluftsstrålen riktas mot vistelsezonen. På grund av den varma luftens lägre densitet får strålen flytkraft. När tilluftsstrålen når vistelsezonen ska både temperaturskillnaden mellan tilluft och rumsluft och luftflödeshastigheten helst ha minskat.


Utkastvinkeln kan ändras manuellt eller med ett termiskt eller elektriskt ställdon.

En virvelenhet och ett lock (tillval) gör det möjligt att minska kastavståndet till 65 % eller 75 %.

Nominal sizes

160, 200, 250, 315, 400 mm

Volume flow rate range

20 – 1000 l/s or 72 – 3600 m³/h

Adjustable discharge angle

–30 to +30°

Supply air to room air temperature difference

–12 to +20 K

Snabba dimensioneringstabeller ger en bra översikt över volymflöden och motsvarande ljudeffektnivåer och differenstryck.

Exakta värden för alla parametrar kan bestämmas med vårt designprogram Easy Product Finder.

Exempel på storlek

Givna uppgifter

V = 180 l/s (648 m3/h)

Max. ljudeffektnivå 35 dB(A)

Snabbval

Type TJN

Nominella storlekar: 250, 315

Utvalda: TJN/250

TJN, ljudeffektnivå och totalt differenstryck

Nominal sizeVolume flow rateΔptLWAvL
0.5 m/s1.0 m/s
Nominal sizeVolume flow rateΔptLWAL
l/sm³/hPadB(A)m

160

20

72

9

<15

<5

<5

40

144

34

<15

8

<5

160

60

216

76

15

13

6

80

288

135

26

17

8

200

35

126

9

<15

6

<5

70

252

35

<15

11

6

200

105

378

78

19

17

9

140

504

138

30

23

11

250

55

198

8

7

<5

110

396

33

<15

14

7

250

165

594

75

21

21

11

220

792

132

33

28

14

315

90

324

8

<15

9

<5

185

666

35

<15

18

9

315

265

954

71

24

26

13

360

1296

132

36

>30

18

400

155

558

8

<15

12

6

310

1116

33

<15

24

12

400

465

1674

75

27

>30

18

620

2232

133

38

>30

24

Alla värden gäller för urladdningsvinkel 0°.

L: Kastavstånd med isotermisk drift, ingen minskning av kastavståndet

Justerbara jetmunstycken för ventilation av stora inomhusutrymmen, t.ex. hallar och samlingslokaler. Luftutsläpp med lång kastlängd och utmärkta akustiska egenskaper. Munstyckena kan vinklas från -30 till +30° för horisontellt luftutblås. Visning av utblåsningsvinkel, begränsning och inställning av utblåsningsvinkel på en dold skala.

Består av ett hölje för det sfäriska utloppsmunstycket, fläns, täckring och munstycke.

För insticksmontering direkt på cirkulära kanaler eller som avgrening från cirkulära eller rektangulära kanaler.

Särskilda egenskaper

  • Lätt avtagbar täckring med bajonettfäste
  • Virvelenhet med akustiskt optimerade luftregleringsblad med unika sågtandade kanter och lock för tvåstegsreduktion av kastavståndet
  • Visning av utblåsningsvinkel, begränsning av utblåsningsvinkel och inställning från -30 till +30° på en dold skala
  • Elektriskt eller termiskt ställdon som tillval

Material och ytor

  • Fläns, täckring, virvelenhet och lock av ABS-plast, UL 94, V-0, flamskyddad
  • Sfäriskt munstyckshölje av galvaniserad stålplåt
  • Anslutningsstycken för cirkulära eller rektangulära kanaler av galvaniserad stålplåt
  • Dubbel läpptätning av gummi
  • Exponerad yta är ren vit, liknande RAL 9010
  • S1: Vit aluminium, liknande RAL 9006

Tekniska data

  • Nominella storlekar: 160, 200, 250, 315, 400 mm
  • Volym flödeshastighetsområde: 20 to 1000 l/s or 72 to 3600 m³/h
  • Justerbar utmatningsvinkel: –30 to +30°
  • Temperaturskillnad mellan tilluft och rumsluft: –12 to +20 K

 Dimensioneringsdata
  • V _______________________ [m³/h]
  • Δpt _______________________ [Pa]

Luftgenererat buller

  • LWA _______________________ [dB(A)]

Denna specifikationstext beskriver produktens allmänna egenskaper. Texter för varianter kan skapas med vårt designprogram Easy Product Finder.

00117260_0.

 Type
TJN       Adjustable jet nozzle

Connection piece
       No entry: none
K       For rectangular ducts
R       For circular ducts (saddle connector), specify duct diameter under

 Actuator
No entry: manual adjustment
E7       230 V AC, 3-point
E8       24 V AC/DC, 3-point
E9       24 V AC/DC, modulating 2 – 10 V DC
T1       Thermal actuator

 Nominal size [mm]
160
200
250
315
400



Circular duct diameter [mm]
Specify only for variant -R
315       Only for nominal size 160
500       Only up to nominal size 315
630
800

 Attachments
       No entry: none
C       Outer casing

 Accessories
       No entry: none
D       Swirl unit and cap for throw distance reduction

 Exposed surface
No entry: RAL 9010, pure white
S1       Similar to RAL 9006, white aluminium

Order example: TJN-K-E9/250/C/D/S1

Type

TJN

Connection piece

For rectangular ducts

Actuator

Modulating, 2 – 10 V DC, 24 V AC

Nominal size

250 mm

Attachments

Outer casing

Accessories

Swirl unit and cap for throw distance reduction

Exposed surface

White aluminium, similar to RAL 9006


Order example: TJN-R-T1/250-500/D

Type

TJN

Connection piece

For circular ducts

Actuator

Thermal actuator

Nominal size

250 mm

Circular duct diameter

500 mm

Accessories

Swirl unit and cap for throw distance reduction

Exposed surface

Pure white, similar to RAL 9010
