Z-LVS


Z-LVS

FÖR TILLUFT

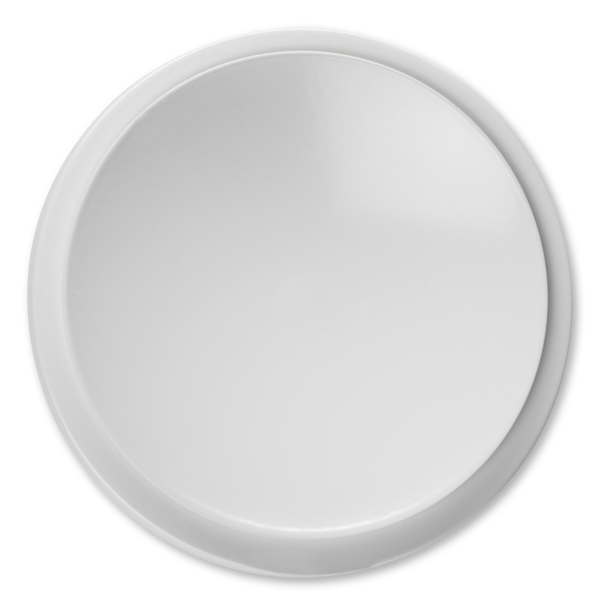

Cirkulära ventiler med manuellt justerbar front

  • Nominelle størrelser 100, 125, 160, 200 mm
  • Luftflöde 10 – 90 l/s eller 36 – 324 m³/h
  • Ventilfront tillverkad av formad tunnplåt, pulverlackerad
  • För variabla och konstanta luftmängder
  • För installation i tak och vägg
  • Lätt att installera
  • Enkel luftflödesbalansering genom att vrida på ventilfronten
  • Prisvärd lösning för små rum

Teknisk information

  • FUNKTION
  • TEKNISKA DATA
  • SNABBVAL
  • SPECIFIKATIONSTEXT
  • BESTÄLLNINGSKOD
  • PRODUKTDETALJER
Skjematisk illustrasjon

① Ventilfront

② Ventil sarg

③ Underligger

④ Gjenget stang med låsemutter

Luftventilen för in luft direkt från ventilationssystemet in i rummet. Det resulterande luftflödet skapar höga nivåer av rumsluft, vilket snabbt minskar flödeshastigheten och temperaturskillnaden mellan tilluft och rumsluft. Resultatet blir ett blandat luftflöde i komfortzonen, med överlag god ventilation, som skapar mycket lite turbulens i vistelsezonen. Tilluftsventiler av typ Z-LVS har en ventilfront som kan roteras. Horisontellt luftutlopp är radiellt. Denna tilluftsventil möjliggör reglering av luftflödet under driftsättningen.

Snabbvalstabeller ger en bra överblick över luftvolymer och tillhörande ljudeffektnivå och differenstryck.



Dimensioneringsexempel
Givet data
qv = 20 l/s (72 m³/h)
Tilluftsventil
Maximal ljudeffektnivå 32 dB(A)
Snabbval
Typ Z-LVS
Valbara nominella storlekar: 100, 125, 160
Väljs: Z-LVS/125



Specifikationstext
Cirkulära tilluftsventiler som tilluftsaggregat, företrädesvis för mindre rum. För montage i väggar och systemtak.
Förmonterade komponenter bestående av en tilluftsfront med tvärstång, en tilluftsventil med gängad stång och en monteringsram.
Ventilfronten kan svängas för reglering av luftflödet. Ventilens inställningar kan låsas med en låsmutter.
Anslutningen är lämplig för kanaler enligt EN 1506 eller EN 13180.
Ljudeffektnivå för luftgenererat buller mätt enligt EN ISO 5135.

Specialfunktioner
Justering av luftflödet genom att vrida ventilens front
Lätt att installera

Material och ytor
Ventilhus och tilluftsventil av stål Monteringsunderrede,
Gängstång och låsmutter av galvaniserat stål
Skumpackning
Ventilhus och tilluftsventil pulverlackerade, liknande RAL 9010
Ventilen kan på begäran levereras i SL-RAL eller SL-NCS


Tekniska data
Nominella storlekar: 100, 125, 160, 200 mm
Minsta luftflöde: 10 - 30 l/s eller 36 - 108 m³/h
Maximalt luftflöde: 25 till 90 l/s eller 90 till 324 m³/h


Dimensioneringsdata
Luftflöde qv [m³/h] (information som krävs för dimensionering)


Nedladdningar

produkt information

  • Z-LVS

    Z-LVS_PD_2022_02_18_DE_en Produktdatablad 450 KB pdf

certifikat

  • Declaration of hygiene conformity Z-LVS

    Z-LVS_HC_2024_05_DE_en Certificate 1,6 MB pdf

  • Non-CE Manufacturer's statement Z-LVS

    Z-LVS_NotCE_2022_02_08_14_35_32_DE_en Certificate 1,5 MB pdf
