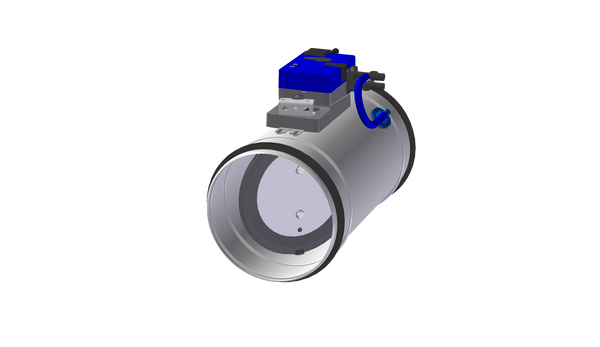

LEO-C

VAV-regulator

• Uttagbart mätkors för enkel rengöring
• Tryckoberoende
• Kort bygglängd
• Hög mätprecision
• Kan monteras direkt i böj
• Mätuttag vid ställdon för enkel inspektion

ANVÄNDING

Leo-C är en volymregulator som fungerar oberoende av kanaltrycket. Det är den önskade luftmängden vid strypt spjäll som bestämmer det nödvändiga kanaltrycket för aktuell enhet/sektion.
VAV-enheten baseras på dynamisk mätning av luftmängden och reglerar spjällpositionen så att önskad luftmängd upprätthålls.
När det sker en förändring i kanaltrycket, till exempel genom att andra volymregulatorer på grenen öppnas eller stängs, kommer volymregulatorn att kompensera genom att justera spjället tills önskad mängd åter är uppnådd.
Den önskade luftmängden kan exempelvis ges som en 0-10V-signal från rumsregulatorer som en rumstermostat/ CO2-sensor i det vistelseområde som enheten betjänar.
Inställningen av önskade minimala och maximala luftmängder kan göras på fabrik eller efter installation, med hjälp av serviceverktyg från Belimo eller Siemens.
VAV-enheten är avsedd för komfortventilation med temperaturförhållanden mellan 0°C och 50°C och relativ luftfuktighet mellan 5 % och 95 % utan kondensation.
Regulatorn ansluts via en 4-ledarkabel till olika rumsregleringsutrustningar. Här är det viktigt att genomgående använda gemensam referens för all utrustning.
För VAV-regulatorn är ledning nr. 1 system-0. Alla styr- och mätsignaler ansluts i förhållande till detta. Kopplingsschema för Leo-C i kombination med olika rumregulatorer finns på vår hemsida. www.trox.se
Utförande
Leo-C VAV är utförd som en komplett mät- och reglerenhet för behovsstyrning av luftmängder i ventilationssystem.
Mätenheten mäter differenstryck via enhetens integrerade mätstavar. Enheten är placeringsvänlig i förhållande till nödvändig mätsträcka, och kan därför placeras i de flesta delar av kanalsystemet.
Den uppfyller täthetsklass 4 för spjällblad i stängt läge och klass C för läckage till omgivningen.
Leo-C är som standard utrustad med VAV-regulator från Belimo eller Siemens.
Belimo LMV-D3-FK AU används på dim. Ø100-Ø250.
Siemens GDB181.1E används på dim. Ø100-Ø250.
Regulatorernas specifikationer finns i tabell 1. Komplett teknisk dokumentation kan hämtas på www.belimo.eu och www.siemens.com
Belimo LMV/NMV-D3 MP används vid analog styrning eller för MP-bus.
För styrning/avläsning via BMS så kan Belimo MOD/BACnet-motor eller Siemens BACnet-motor användas.
Samt för KNX kan Belimo LMV-D3-KNX och NMV-D3-KNX eller Siemens GDB181.1E/KN och GLB181.1E/KN användas.

BESKRIVNING

Material och ytbehandling

Leo-C är tillverkad av galvaniserat stål. Mätkorset är i aluminium och har ändplugg i nylon, Slangadaptrar i ABS och mätuttag i TPU 90A.
Spjällblad i galvaniserat stål, axeln är tillverkad av glasfiberförstärkt nylon.
Slangar och motorkåpa är av plast. Anslutningarna på LEO-C har en EPDM-gummitätning.


MONTERING

För att upprätthålla spjällets mätnoggrannhet är det viktigt att det monteras med de avstånd som visas i figurerna 6 och 7.
Vi rekommenderar att Leo-C monteras med serviceavstånd enligt figur 8.
För tilluft: Vid montage i avgrening rekommenderas det min. 2xDia, mellan avgrening och Leo-C.
Leo-C kan monteras rakt efter en böj, utan att detta väsentligt påverkar mätnoggrannheten.
För frånluft: Vid montage tilsammans med ljuddämpare rekommenderas det min. 2xDia. avstånd mellan ljuddämpare och Leo-C, om det användas ljuddämpare med mittbaffel eller annan avsmalning av tvärrsnittet.
Vid användning av ljuddämpare med fri genomgång, så kan ljuddämparen monteras direkt på Leo-C. Som visat i figur 7.

TEKNISK INFORMATION

  • BESTÄLLNINGSKOD
  • SNABBVAL
  • FUNKTION
Leo-C reglerar alltid luftmängden till att överensstämma med signalen från rumregulatorn. VAV-enheten består av ett regleringsspjäll och en mätenhet för luftmängd. Genom mätenheten mäts den aktuella luftmängden som enheten hanterar, och denna värde jämförs med styrsignalen.
Därefter regleras spjället för att uppnå rätt luftmängd. Om VAV-spjället placeras nära en förgrening eller böj, bör spjällaxeln följa riktningsändringen för böjen/förgreningen för bästa möjliga mätnoggrannhet och regleringsförmåga.
Om VAV-spjället placeras nära en förgrening kan turbulens störa luftmängdsmätningen och skapa mätavvikelser. Turbulensen påverkas av hastigheten i huvudkanalen och sidokanalen, samt förhållandet mellan kanalerna.
Vid låg hastighet i huvudkanalen (< 4 m/s) kan en tillfredsställande mätnoggrannhet uppnås med ett avstånd på 2xØD mellan VAV och förgreningen.
Vid högre hastighet i huvudkanalen bör avståndet ökas till minst 3xØD.
