VFD

VAV-enhet för tilluft

• Unik spjällfunktion

• Lågt ljud – inget behov av ljuddämpare

• Tryckoberoende

• Hög mätnoggrannhet

• Kan monteras direkt efter en böj

ANVÄNDNING

VFD är en VAV-enhet för tilluft som fungerar oberoende av kanaltrycket. VFD bygger på dynamisk mätning av luftflödet och reglerar spjällposition så att önskat luftflöde upprätthålls. När kanaltrycket ändras, t.ex. när andra VAV-enheter på grenen öppnas eller stängs, reglerar kompenserar VAV-ställdonet genom att justera spjället tills önskad mängd åter uppnås.

Inställning av önskad minsta och största luftvolym kan göras på fabriken eller efter installationen med hjälp av serviceverktyg från Belimo eller Siemens.

VAV-enheten är konstruerad för komfortventilation med temperaturförhållanden mellan 0°C och 50°C och relativ luftfuktighet mellan 5% och 95% utan kondens.

MONTERING

VFD monteras med hjälp av upphängningsfästen på sidorna, med gängstång eller vajer. För att säkerställa korrekt mätnoggrannhet ska enheten monteras enligt de avstånd som visas i figur 4 och 5.

Vid montage efter avgrening rekommenderas minst 5×D mellan avgreningen och VFD. Om större avvikelse är acceptabel kan avståndet minskas något, men minsta rekommenderade avstånd är 3×D. VFD kan monteras direkt efter en böj utan påverkan på mätnoggrannheten, förutsatt att inga kraftiga störningar förekommer.

VFD är särskilt framtagen för montage tillsammans med DID614 kylbaffel. Kombinationen ger en Eurovent-certifierad fyrvägs kylbaffel med VAV-funktion, vilket säkerställer önskad luftmängd vid alla driftlägen.

Teknisk information

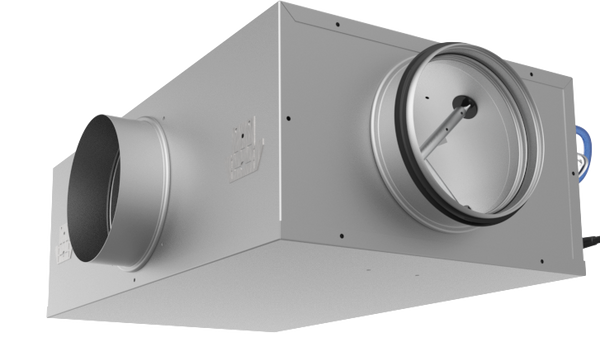

VFD reglerar alltid till den luftmängd som motsvarar styrsignalen. VAV-enheten består av en regleringsspjäll och en mätstation för luftflöde. Mätprincipen är dynamisk mätning av luftströmmen. I spjällställdonets regulator-del styrs pådraget på spjället utifrån önskat börvärde. Spjällösningen kan strypa höga tryck vid stora luftflöden samtidigt som låg ljudnivå upprätthålls, och kan därför minska behovet av ljuddämpare efter enheten. VFD kan levereras med flera olika bussmöjligheter mot BMS-anläggning. VFD har ett regleringsområde som visas i tabell 2.

Mätavvikelse för område:
10 - 20% av nominell: ±25%
20 - 40% av nominell: <±10%
40 - 100% av nominell: <±4%.

Efter T-rör / avgrening rekommenderas ett avstånd på minst 5 x ØD för att bibehålla samma mätnoggrannhet.

Nedladdningar

produkt information

Produktdatablad VFD

VFD_PD_2025_09_23_NO_se Produktdatablad 1,4 MB pdf
